Compacto, inteligente, seguro. Visión general del RSL 200
El escáner láser de seguridad RSL 200 está optimizado para un espacio mínimo. Esto lo hace ideal para el uso en AGV y AMR. Características prácticas como las conexiones giratorias y una aplicación de diagnóstico inteligente posibilitan una integración sencilla y un mantenimiento eficiente.
– Ultracompacto
– Performance Level d
– Integración sencilla
– Ángulo de exploración de 275°
– Aplicación de diagnóstico inteligente
– Alcance de 3 metros
Optimizado para un espacio mínimo
El RSL 200 proporciona máxima seguridad en un espacio mínimo. Con su gran ángulo de exploración de 275°, protege simultáneamente dos lados de la máquina, reduce el número de equipos necesarios y minimiza los costes de instalación.
Es ideal para aplicaciones móviles, tales como AGV y AMR: sus campos de protección y aviso se adaptan de forma flexible a trazados de curvas, velocidades y estados de carga. Gracias a hasta 32 grupos de campos de protección conmutables, el escáner reacciona en tiempo real a los movimientos del vehículo.

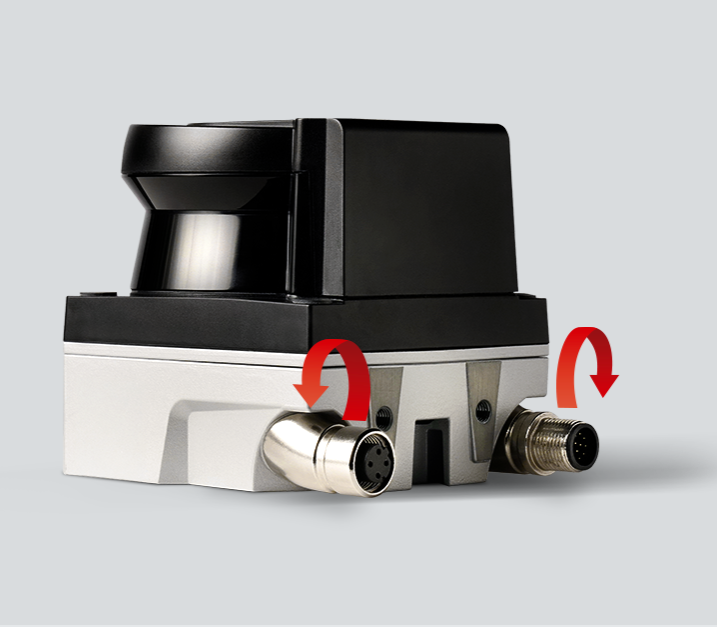

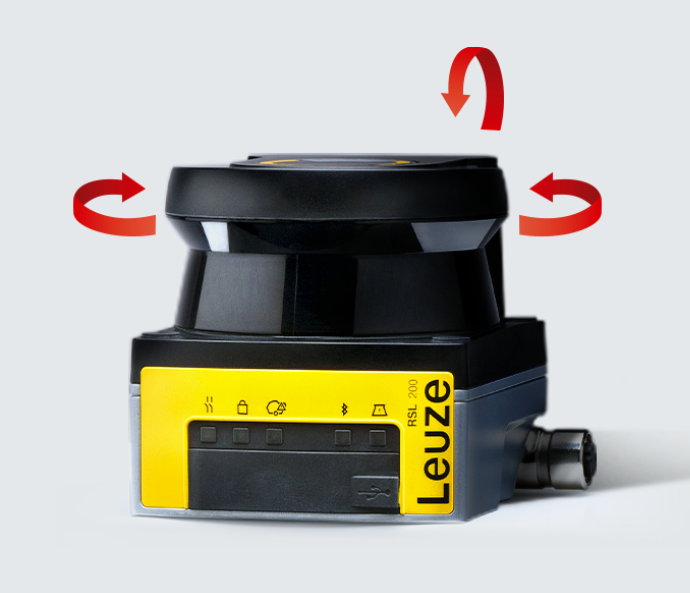

Conexiones giratorias para una integración sencilla
La integración del RSL 200 resulta más sencilla que nunca. Su diseño compacto, combinado con un sistema de conexión inteligente, brinda una flexibilidad máxima. La conexión M12 giratoria permite ahorrar espacio en el cableado y reduce sustancialmente el trabajo de instalación.
Además, un innovador soporte facilita el montaje del escáner. Posibilita una alineación horizontal y vertical precisa y proporciona una fijación estable, incluso en condiciones adversas.

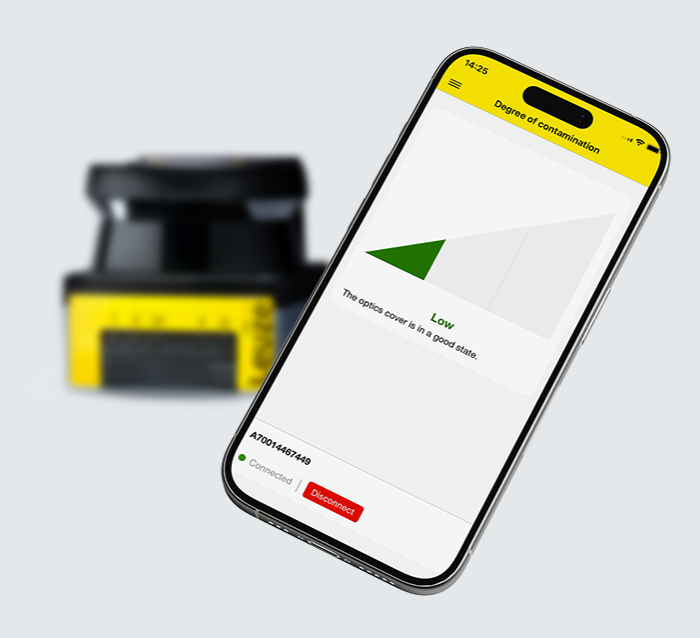

Diagnóstico rápido mediante nuestra aplicación móvil RSL 200
La aplicación RSL 200 permite a los usuarios acceder por Bluetooth en tiempo real a datos de estado y de diagnóstico directamente desde su smartphone o tableta (Android e iOS), aunque el acceso al equipo esté restringido. En caso necesario, se puede reenviar directamente al servicio técnico de Leuze un archivo de servicio digital. Además, la aplicación posibilita un diagnóstico sin interrupciones, ya que no es necesario desactivar los campos de protección.

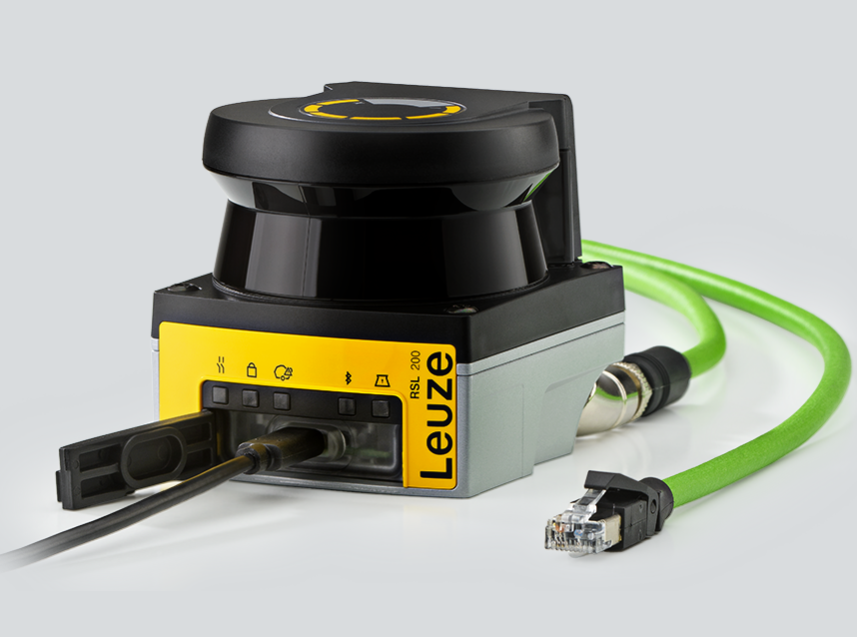

Tres vías de comunicación para una flexibilidad máxima
La configuración y el diagnóstico del RSL 200 pueden llevarse a cabo de manera cómoda e intuitiva a través de Bluetooth, USB o Ethernet-TCP/IP.

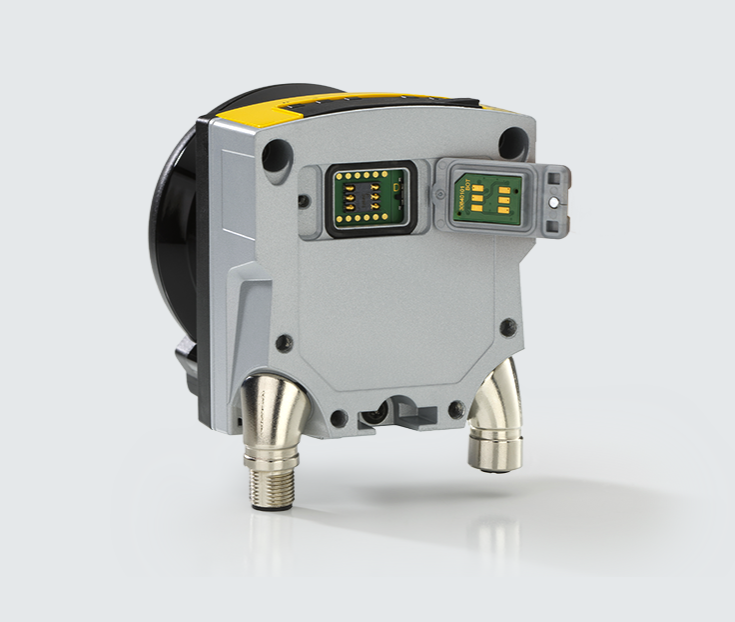

Sustitución rápida y tiempos de inactividad mínimos
A fin de maximizar su disponibilidad, el RSL 200 está equipado con una memoria de configuración sustituible. En caso de avería, esta permite transferir directamente los ajustes guardados a un nuevo equipo, sin necesidad de volver a configurar manualmente.
Si se requiere una intervención de servicio, se puede sustituir el escáner con unas pocas maniobras y no es necesario repetir la configuración. Esto acorta los tiempos de inactividad y garantiza una producción ininterrumpida.
Ventajas para usted
- Requiere poco espacio: con una altura de solo 80 mm y una superficie de base de 80 x 86 mm, los dispositivos pueden integrarse perfectamente incluso en AGV y AMR compactos
- Hasta 32 grupos de campos conmutables para una adaptación dinámica a la situación de desplazamiento y a la carga
- Salida de datos de medición de alta calidad para la navegación
- Funcionamiento fiable: Resistente a golpes y vibraciones, así como a la suciedad y las partículas en suspensión
- Ventaja espacial: Integración sencilla gracias a las conexiones M12 estándar con conectores giratorios
- Acceso rápido a información de estado y diagnóstico sencillo mediante la aplicación RSL 200
Aplicaciones:

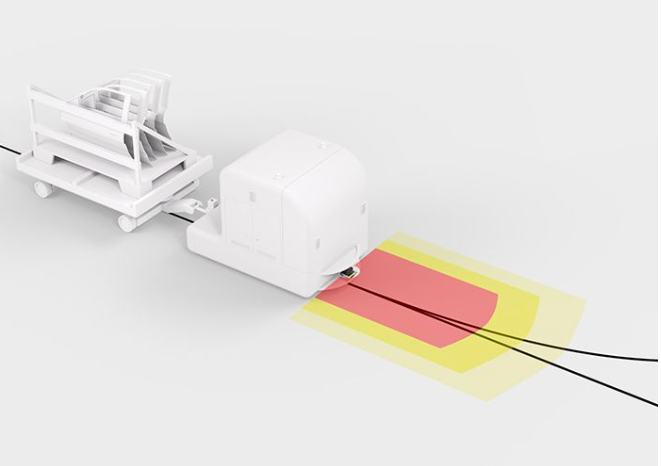

Requisito:
El vehículo de remolque compacto se desplaza en una dirección, p. ej., mediante seguimiento óptico. Debe protegerse el recorrido del vehículo.
Solución:
El RSL 220 protege el recorrido del vehículo. Ocho grupos conmutables de campos de protección y de aviso facilitan la adaptación en caso de recorridos curvos y velocidades diferentes.

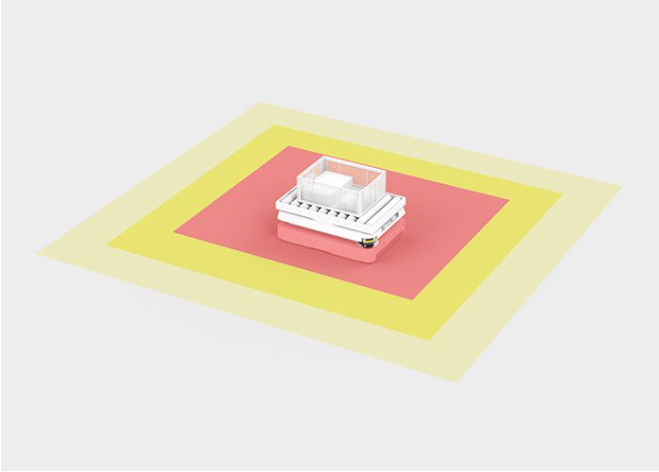

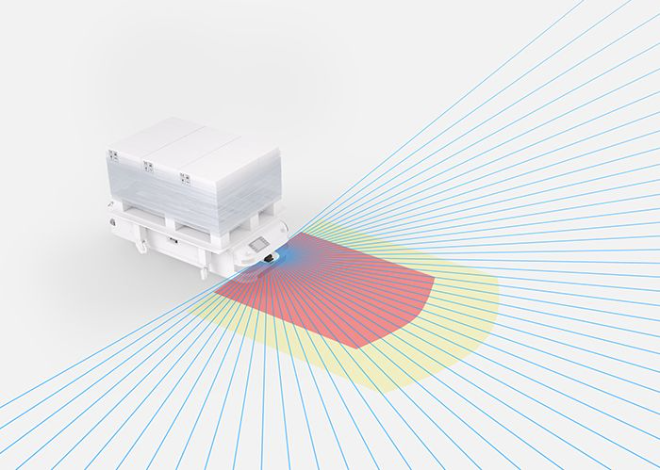

Requisito:
Debe protegerse el recorrido del AGV/AMR omnidireccional en todos los sentidos de marcha.
Solución:
Los modelos RSL 200 garantizan la protección de los AGV y AMR. Gracias al ángulo de exploración de 275°, solo se requieren dos equipos montados en diagonal. 32 grupos conmutables de campos de protección y de aviso posibilitan la adaptación al sentido de marcha y la velocidad respectivos.
Requisito:
En caso de vehículos compactos, el escáner láser de seguridad debe proporcionar no solo la función de seguridad, sino también datos de medición para la navegación natural.
Solución:
El RSL 200 combina el sistema de seguridad y la emisión de valores de medición en un solo equipo de tan solo 80 x 80 x 86 mm. Por lo tanto, es especialmente adecuado para su uso en vehículos compactos, donde el diseño compacto del escáner es un factor clave. Los equipos tienen alcances de 3 m para el campo de protección y de 25 m para los datos de medición.

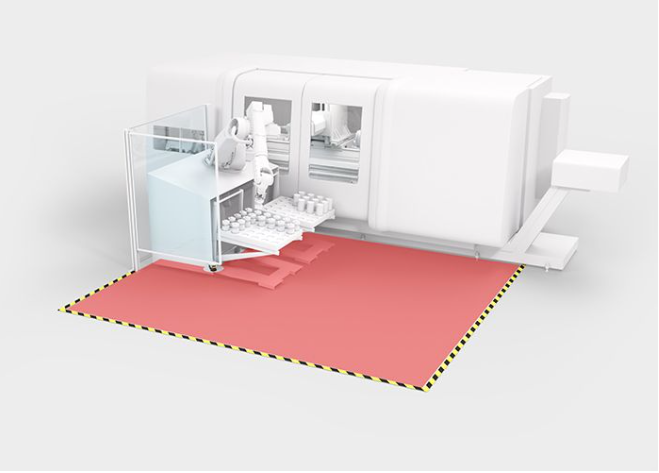

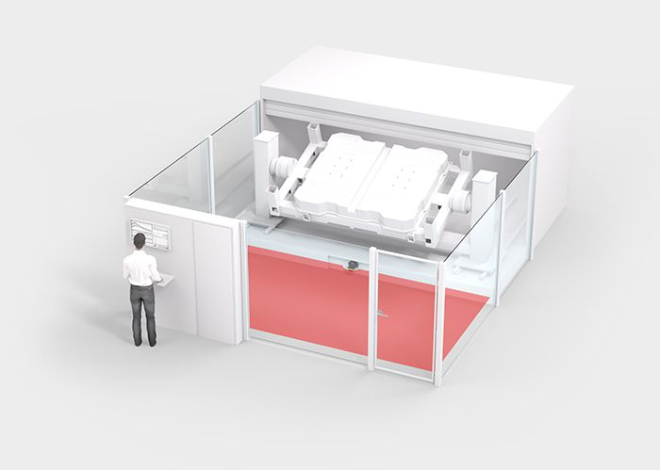

Requisito:
La zona de peligro de la máquina o instalación debe protegerse contra el acceso de personas. Al mismo tiempo, se debe monitorizar la presencia de personas para posibilitar el rearranque automático al salir de la zona.
Además, el perímetro de la zona de supervisión se debe adaptar al contorno de la máquina.
Solución:
El RSL 200 puede detectar el acceso y la presencia de personas en la zona monitorizada y, de este modo, también posibilita el rearranque automático. El campo de protección configurable puede ajustarse fácilmente al tamaño de la zona a proteger, incluso «doblando esquinas» o en dos lados de una máquina, gracias al ángulo de exploración de 275°.
Requisito:
Para evitar situaciones de riesgo, el proceso no debe volver a ponerse en marcha hasta que se haya comprobado que no hay personas en la zona de trabajo o en la zona no visible.
Solución:
Gracias a su campo de protección configurable, los escáneres láser de seguridad RSL 210 monitorizan la presencia de personas incluso en zonas no visibles.
